Der Durchflusswächter wurde für die einfache und sichere Durchflusskontrolle entwickelt. Die elektronischen Komponenten sind von den mechanischen Teilen getrennt. Der Reed-Kontakt ist elektromagnetisch aktivierbar. Der Kopf des Durchflusswächters ist durch ein selbstsicherndes System am Körper befestigt und kann entfernt werden, ohne den Durchflusswächter selbst vom Rohr zu entfernen Nach einem Austausch des Kopfes ist keine weitere Justierung oder Einstellung erforderlich.

• Keine Justierung erforderlich
• Einfaches und Schnelles Austauschen des Kopfes
• Geringer Druckverlust
• Horizontaler und vertikaler Einbau
• Für Flüssigkeiten und Gas



Bedienungsanleitung

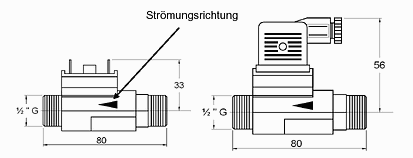

Abmessungen

Körper Messing
Prozessanschluss G ½ "
Messelement (Kolben) Polypropylen
Genauigkeit ± 15 %
Temperatur max. 90 °C
Druckverlust 0,5 bar bei max. Durchfluss
Durchfluss max. 25 l/min
Gewicht 170 g
Reed-Kontakt Schließer
Schaltleistung 70 VA, max. 0,5 A , max. 300 V
Anschluss Winkelstecker
Schutzklasse

IP65

Einbau Horizontal oder Vertikal mit Strömungsrichtung von unten nach oben

Schaltwert l/min Nennwert Ein Aus
FCM - 6 2,5 2,8 1,7
FCM - 3 6 6,3 4,1



Bezeichnung Bestellnummer Preis
Durchflusswächter inkl. DIN Stecker (2,5 l/min) FCM-6 (603120) 45,00
Durchflusswächter inkl. DIN Stecker (6,0 l/min) FCM-3 (603121) 45,00
