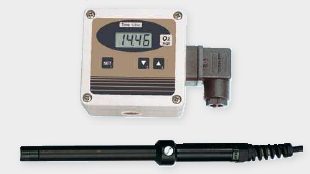

Sauerstoff-Messumformer
für gelösten Sauerstoff in
Flüssigkeiten OXY 3610 MP
inkl. Messsonde



Messbereiche
Sauerstoffkonzentration 0.00 bis 25.00 mg/l
Temperatur 0.0 ... 50.0 C
Genauigkeit (bei Nenntemperatur 25C):
Sauerstoff 1.5 % v. MW ±0.2 mg/l
Temperatur ±
Ausgangssignal (nur O2) 4 - 20 mA (Zweileiter - Standard)
Galvanische Trennung  Eingang galv. getrennt
Hilfsenergie 12 ... 30 V DC (bei Ausgang 4-20 mA)
Zul. (bei 4-20 mA): RA [Ohm] = (Uv [V] - 12 V) / 0.02 A
Arbeitsbedingungen  0 bis +50C, 0 bis +95 % r.F. (nicht betauend)
Lagertemperatur  -20 bis +70C
Verpolungsschutz 50 V dauernd
Anzeige ca. 10 mm hohe, 4-stellige LCD-Anzeige
Gehäuse ABS (IP65 - ausgenommen Sensoranschlussbuchse)
Abmessungen 82 x 80 x 55 mm (ohne Winkelstecker und Sensor-Buchse)
Elektrischer Anschluss Winkelstecker nach EN 175301-803/A (IP65),
max. Leitungsquerschnitt: 1.5 mm2,
Leitungsdurchmesser von 4.5 bis 7 mm
Sensoranschluss 5-polige Diodenbuchse, verschraubbar
Kalibrierung 1-Punkt-Kalibrierung an atmospharischer Luft.
Sauerstoffsonde (GWO3600MU):
Elektrode Aktiver Membrantyp, mit integriertem NTC-Widerstand
Ansprechzeit 95% in 10 sec.,
Lebensdauer 3 Jahre oder mehr, pflegeabhängig
Betriebsdruck max. 3 bar.
Anströmgeschwindigkeit min. 30 cm/sec.
Einbaudurchmesser Ø 12,0 ±0,2 mm
(u.a. passend für ½" Verschraubung)
Gesamtlange ca. 220 mm (inkl. Knickschutz)
Einbaulänge ca. 110 mm
Anschlusskabel ca. 4 m, mit 5-poligem Diodenstecker, verschraubbar
Garantie 12 Monate
Arbeitstemperatur 0 bis +40C
Lieferumfang Gerät inkl. Elektrode, GWOK01 und KOH100

Technische Daten

Beschreibung

Art.-Nr.

Preis zzgl. MwSt.
Sauerstoff-Messumformer inkl. Sonde OXY 3610 MP(602029) 399,00
Ersatzsonde mit 4 m Kabel GWO 3600-L04-MU
(603895)
142,00
Ersatzsonde mit 10 m Kabel GWO 3600-L10-MU
(603258)
175,00
Ersatzsonde mit 30 m Kabel GWO 3600-L30-MU
(603259)
195,00
Schutzkappe für Tiefenmessung GSKA 3600 (601414) 18,00
Arbeitsset berstehend aus
3 Ersatzmembranköpfen und
100 ml KOH-Elektrolyt
GAS 3600 (603497) 38,20
Ersatzmembrankopf GWOK 01 (601411) 11,50
Ersatz-Elektrolyt KOH, 100 ml-Flasche KOH 100 (603356) 9,60
