Redox-Messumformer mit galvanischer Trennung



Bedienungsanleitung

Eine Redoxelektrode ist in der Lage, durch eine sogenannte potentiometrische Messung, das Redoxpotential in einer Lösung zu bestimmen. Man spricht von einer Redox-Reaktion, weil beide Vorgänge,

(A) Oxidation = Elektronenentzug

(B) Reduktion = Elektronenauffüllung,

gleichzeitig zwischen dem sogenannten Oxidationsmittel und dem ihm korrespondierenden Reduktionsmittel stattfinden. Das Redoxpotential wird mit einer Elektroden ab- und aufnehmenden Elektrode, ohne Auslösung einer chemischen Reaktion gemessen. Die Elektroden werden zu diesem Zweck gewöhnlich mit Gold oder Platin beschichtet, während eine Platinelektrode im halogenhaltigen Oxidationsmittel und für allgemeine Zwecke bevorzugt wird. Das Redoxpotential wird in mV angegeben. Beim Wechsel von oxidierenden zu reduzierenden Messlösungen und umgekehrt kann es zu Einstellzeiten kommen, die deutlich über einer stunde liegen können. Ein Aktivieren der Edelmetalloberfläche (Platin) kann diese Zeit erheblich verkürzen. Die Art der Vorbehandlung hängt davon ab, ob das Edelmetall in der Messlösung eine Platinoxid/hydroxid-schicht bildet oder nicht.

Messbereich -2000 mV bis +2000mV
Genauigkeit  0.2 % FS (bei Nenntemperatur = 25C)
Ausgangssignal 4 - 20 mA (2-Leiter)
Galv. Trennung  Eingang galv. getrennt
Hilfsenergie 12 ... 30 V DC
Zul.  (bei 4-20mA): RA [] = (Uv [V] - 12V) / 0.02 A
Elektrode Redox-Elektrode GE105
(Elektrode ist nicht im Lieferumfang enthalten!)
Eingangswiderstand 1012 Ohm
Elektrodenanschlussbuchse Cinch-Buchse (Standard)
BNC-Buchse gegen Aufpreis
Arbeitstemperatur 0 ... +50 C (Elektronik)
Lagertemperatur -20 ... +70 C
Elektrischer Anschluss: Winkelstecker nach EN 175301-803/A (IP65)
Gehäuse ABS (IP65) ausgenommen Elektroden-Ansteckbuchse.

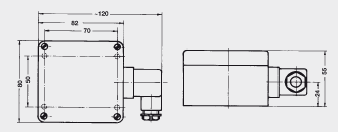

Abmessungen  82 x 80 x 55 mm (B x H x T)
Befestigung Mit Befestigungsbohrungen fur Wandmontage
(nach Abnahme des Deckels zuganglich)
Befestigungsabstand 70 x 50 mm (B x H)
Befestigungsschrauben  max. Schaft-Ø 4 mm

Technische Daten

Beschreibung

Art.-Nr.

Preis zzgl. MwSt.
Redox-Messumformer ohne Elektrode
mit Cinch-Buchse
GRMU 2000 MP-Cinch (602021) 179,00
Redox-Messumformer ohne Elektrode
mit BNC-Buchse
GRMU 2000 MP / BNC (602019) 179,00
Redox-Messumformer ohne Elektrode
mit Cinch-Buchse
Option 0...10 Volt
GRMU 2000 MP-Cinch-V2 199,00
Redox-Messumformer ohne Elektrode
mit Cinch-Buchse
Option 0...10 Volt
GRMU 2000 MP-BNC-V2 199,00
Redoxelektrode mit Cinch-Stecker GR 105-Cinch (607797) 79,90
Redoxelektrode mit BNC-Stecker GR 105-BNC (607798) 79,90
